GrabCAD Print Sobreposição
Como identificar e corrigir eventuais problemas de sobreposição
Na dica GrabCAD Print Sobreposição veremos como efetuar a a detecção de possíveis problemas de sobreposição para impressoras FDM Stratasys.

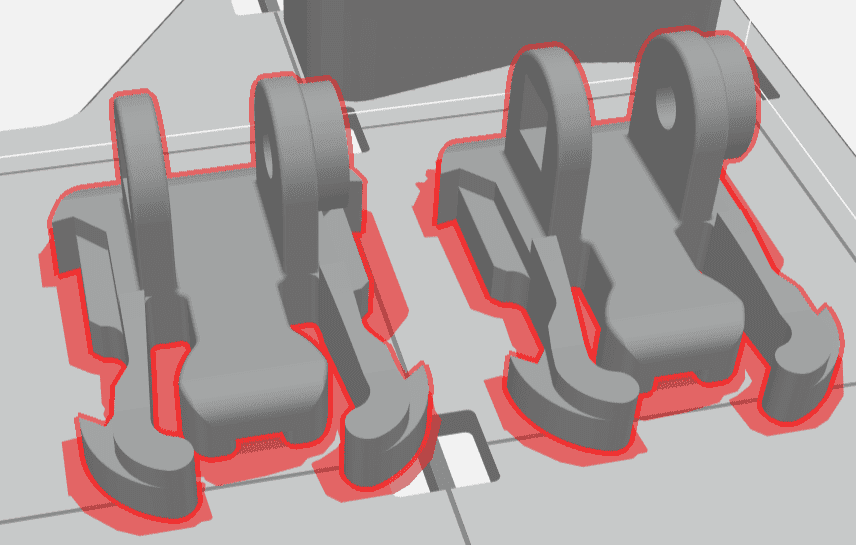

As bandejas não serão construídas quando os suportes gerados ao redor delas estiverem dentro do intervalo de espaço de 0,25 “. Se o modelo foi fatiado, ele mostrará um destaque vermelho quando estiver muito próximo de outro modelo.
Os modelos permanecerão fatiados se forem movidos ao redor da bandeja, ou ocultos. Mesmo as duplicatas de um modelo fatiado serão fatiadas. No entanto, se você alterar a escala do modelo, as configurações de impressão ou a orientação, ele precisará ser fatiado novamente para ver a detecção de sobreposição.
Clique em Estimate ou Show Slice Preview para fatiar a bandeja novamente.
Fluxo de trabalho para organizar uma bandeja de forma otimizada
- Mova todos os modelos para a bandeja.
DICA: Você pode evitar que novas bandejas sejam criadas automaticamente em Arquivo> Preferências do sistema> Configurações de inserção de modelo.
- Dimensione, oriente e ajuste as configurações de material conforme desejado.
- Abra a ferramenta Arrange, marque a caixa de seleção Otimize e clique em Arrange this tray.
GrabCAD Print Sobreposição – Vídeo do procedimento
Veja neste vídeo usando os recursos do GrabCAD Print relacionados a sobreposição, o como identificar e corrigir algum problema de interferência na bandeja de impressão.
