Dica de CATA V5 – Hole Dimension Table (Tabela de dimensão do furo)

Ao criar desenhos, geralmente é necessário posicionar os furos e os diâmetros correspondentes na tabela. Este é um caso comum quando uma certa vista do desenho contém muitos furos, portanto a cotação individual de cada um deles é muito discreta, mais ainda se os furos não estiverem em um padrão.

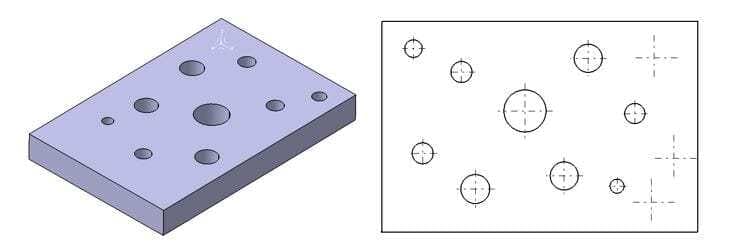

O exemplo a seguir mostra como gerar uma tabela com a posição e os diâmetros de furo associados. Em um modelo simples, são criados vários furos que não estão no padrão, ou seja, “dispersos” na superfície sem um layout lógico, de modo que o desenho é feito à direita. Em seguida, nos furos gerados a partir do modelo 3D na vista, ele ainda é adicionado manualmente à Linha Central (3 vezes).

Hole Dimension Table

A tabela é gerada clicando no ícone hole_dimension_table_ikona. Todos os furos devem ser selecionados previamente e, neste caso, todas as três linhas centrais são selecionadas. Em seguida, clique no ícone para iniciar o comando.

Hole Dimension Table



Dica de CATA V5 – Hole Dimension Table (Tabela de dimensão do furo)

O menu é aberto onde o nome da tabela (campo Título) pode ser inserido. No campo Colunas, o tipo de marcação de furo (A, B, C, … ou a, b, c, … ou 1, 2, 3, …) é selecionado. No campo Títulos, você pode marcar o que ele escreverá com os valores de referência da posição do furo (na maioria das vezes REF.). Ainda é necessário marcar o que você deseja inserir na tabela (posição X, posição Y, diâmetro).

A opção Transpose Table girará cada linha e coluna na tabela.

A opção Classificar conteúdo da tabela é usada para classificar o conteúdo, se estiver ativado, clique no ícone sort_table_content_ikonawhere onde você pode definir quais parâmetros classificarão os resultados na tabela e se eles subirão ou descerão.

Dica de CATA V5

A opção Dividir tabela serve para dividir a tabela em duas partes, onde é possível definir o número máximo de linhas ou a altura máxima da tabela.

Na seção do menu superior, usando os ícones Virar horizontalmente ou Virar verticalmente, você pode ativar X e Y em relação à forma como o sistema está definido como padrão. Após todos os parâmetros serem definidos, clicar em OK gera uma tabela.

Dica de CATA V5

Cada orifício na vista recebe a referência (A, B, C, …) correspondente à da tabela. Pode-se notar que a tabela também foi gerada com a Linha de centro adicionada manualmente (J, K, L); é claro que existe um diâmetro de 0.
