Na dica de CATIA V5 desta semana, veremos uma ferramenta essencial para a remoção de material em peças solidas: O Groove
. Esta ferramenta fará a remoção do material utilizando-se da revolucão de um perfil, através de um eixo central, utilizado como referência para o giro.

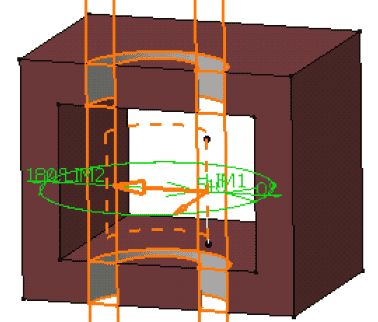

Ao desejarmos resultados com cavidades internas e aberturas de canais customizados por exemplo, esta opção será a melhor alternativa, pois os conseguiremos de forma simples e rápida, também esta importante ferramenta nos auxiliará na obtenção e na construção deste tipo de modelamento. Veja na figura abaixo um exemplo de operação de modelamento utilizando-se a ferramenta Groove do CATIA V5:
Para que, este comando opere com perfeição, precisamos entender seu funcionamento, suas funções são completamente simples e intuitivas, segue abaixo o exemplo:
Ao abrir a caixa de dialogo temos as opções Limits / Profile / Axis. As mesmas têm como função determinar:
– Os limites da rotação sobre o perfil a ser removido com LIM1 e LIM2;
– A geometria do perfil que irá remover o material,
-E o eixo de referência de rotação do perfil que removerá o material.
Com uma abordagem simples com relativamente poucas configurações, clique no botão
da caixa de dialogo e podemos obter resultados interessantes conforme exemplo a seguir:
O Groove é uma ferramenta que auxilia especificamente na remoção de peças CILINDRICAS dentro do ambiente do Part Design.
Algumas considerações adicionais:
– Também é possível realizar uma operação reversa desta função de remoção;
– Seu perfil de remoção deve obrigatoriamente ser criado no esboço (SKETCH) no ambiente 3D,
– O Perfil que estará realizando a remoção deverá estar fechado, sem pontos abertos no shape da linha,
Exceto: Ao projetar o seu perfil sobre o eixo de referencia para a revolução do Groove.
O conhecimento desta ferramenta facilitará ainda mais o dia a dia do modelador em CATIA V5. Apesar de ser simples, fácil e intuitiva esta função é indispensável no momento da concepção do seu projeto.
Pronto, agora você conhece mais uma poderosa ferramenta de modelamento dentro do software.
Até a próxima!
