Dica CATIA V5 – Ferramenta Multi-Pad

5 de abril de 2016
|
Feito por SMADM

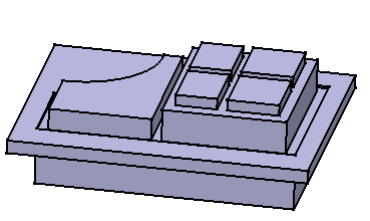

Na dica de CATIA V5 desta semana estaremos mencionando uma ferramenta que traz facilidade, mobilidade e rapidez na criação de múltiplos corpos sólidos, ao utilizar-se de apenas um Sketch, trata-se da ferramenta Multi-Pad .

Como utilizar a Ferramenta Multi-Pad

Esta ferramenta multi-pad é bastante utilizada no momento da modelação de corpos sólidos. Ao utilizar esta função, você poderá criar dentro de um mesmo sketch, diversos perfis para a criação do seu sólido, sem precisar perder tempo nem se preocupar em faze-lo através de extrusões individuais.. A praticidade desta ferramenta, também ajuda na organização da arvore de especificações do CATIA V5, a medida que facilita a leitura de suas features e acelera o dinamismo no trabalho.

Como sua base de funcionamento é a ferramenta Pad que está localizada na barra de criações, as mesmas regras aplicadas para se gerar um Pad comum, também são de uso indispensável no momento da extrusão dos corpos. Assim como é possível determinar os limites dos pontos (LIM1/LM2) usa-se estas possiblidades nesta função.

A caixa de dialogo é muito fácil e intuitiva para ser operada:

Depois de criar suas geometrias dentro do sketch é só clicar no ícone da ferramenta e esta caixa de diálogo se abrirá, lhe possibilitando as seguintes configurações:

– Ordem numeral das geometrias identificadas;

– Descrição da geometria dominante,

– Espessuras.

Para alterarmos a extrusão individual de cada geometria, basta ir ao campo Domain e selecionar a linha desejada. A linha ficará na cor azul como indicado abaixo:

E assim sequencialmente em cada linha você poderá modificar ou alterar os valores das extrusões no momento em que precisar e desejar.

Quando terminar é só clicar no botão para analisar o corpo que você criou, se estiver tudo dentro do esperado é só finalizar com o botão da caixa de dialogo.
