Na dica de CATIA V5 desta semana aprenderemos um comando muito utilizado e bastante necessário nos projetos mecânicos: estamos falando da função “STIFFENER”.
Veja como trabalhar com a Função STIFFENER

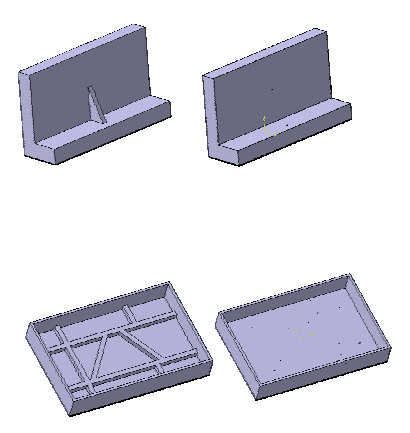

O comando STIFFENER serve para, dentro do software CATIA V5, aplicarmos nervuras nos corpos sólidos, como nas imagens a seguir.
Vamos acompanhar o tutorial abaixo para aprendermos esta funcionalidade:
Inicialmente devemos selecionar o perfil a ser extrudado (pode ser um SKETCH previamente criado por exemplo).
Este perfil aberto fora criado de modo a garantirmos a perpendicularidade da nervura para com o corpo sólido.
Nota: Você deve usar sempre um suporte PLANAR para apoiar SKETCHES.
Sobre perfis:
Podemos utilizar geometrias variadas de WIREFRAME como perfis para as nervuras, como por exemplo : SKETCHES, CURVAS, LINHAS etc.
Clique no ícone para criar um SKETCH
.
Desenhe a figura conforme instruções do projeto:
Uma vez criado o perfil, devemos acessar o ambiente ao qual pertence a função STIFFENER, ou seja, o WORKBENCH PART DESIGN.
Para isto basta clicar no botão
Clique agora no botão STIFFENER
, localizado na TOOLBAR SKETCH-BASED FEATURES
A seguinte caixa de diálogo aparecerá:
Há dois modos disponíveis para efetuar a criação da nervura:
FROM SIDE: a extrusão é realizada lateralmente ou seja, de modo a acompanhar a direção do plano que sustenta o perfil, e a espessura é adicionada de modo normal a este plano também. Veja na figura a seguir :
FROM TOP : a extrusão é realizada de cima para baixo, completando o espaço entre o wireframe e o batente sólido ao fundo. Veja na figura a seguir:
Dessa maneira, é possível que as estruturas mecânicas das peças que estivermos trabalhando recebam estes reforços.
Vale a pena ainda mencionarmos que reforços estruturais são bem vindos aos projetos, especialmente quando, em softwares de análise, sejam detectadas fraquezas nas estruturas que possam vir a romper-se futuramente.
O CATIA V5 também possui módulos (WORKBENCHS) em seu portfolio, que realizam estas pré-análises estruturais acima mencionadas, mas isto será assunto para uma dica futura.
