Cinco Pacotes de Software Magics Levaram a um Jaguar Majestoso

Imagine possuir um impressionante iate de 100 metros de comprimento. Qual a melhor forma de entrar em um porto com estilo? A proa de um iate de luxo KISMET está agora adornado com um maciço jaguar majestoso, bom para assustar qualquer ameaça marítima. A Materialise ficou encantada em auxiliar a realizar o sonho desse proprietário de iate, dando assistência com sua perícia em soluções de softwares e Manufatura Aditiva, que tornou possível a impressão em 3D desse predador aventureiro. Sem uma ampla série de soluções de software integrados, este grande desafio nunca poderia ter sido materializado!

Uma outra Raça de Gatos

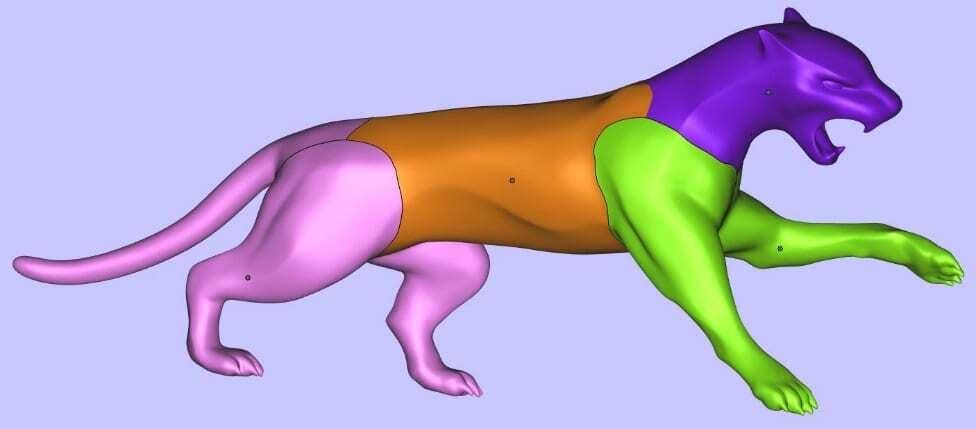

Este felino não era de uma espécie qualquer; ele precisava ser largo, robusto, e ainda assim refinado. O software de realce de design 3-matic^STL ajudou a conseguir um modelo perfeito ao criar novos volumes por meio de operações sweep, deixando a estrutura oca e integrando os olhos brilhantes no jaguar. Depois disso, o design do jaguar foi arrumado no editor STL da Magics para possibilitar a impressão 3D. A Magics foi usada para orientar o design e corrigir triângulos invertidos, arestas ruins, buracos e outros defeitos. Como o destemido jaguar era muito grande para ser impresso em uma única parte, o design foi dividido em diferentes seções de acordo com as curvas do corpo do felino. Para assegurar uma montagem fácil das partes após a construção, pinos de conexão e buracos foram integrados aos cortes com as funções de operação Boolean da Magics.

O Processo de Impressão do Predador

 Você precisa de uma grande impressora para imprimir um jaguar de quatro metros de comprimento e dois metros de altura. É por isso que as máquinas patenteadas da Materialise, Mammoth Setereolithography, eram as impressoras 3D perfeitas para a realização deste trabalho desafiador. Mas este jaguar pesado não poderia ser impresso sem um suporte adequado. Por quê? O suporte garante que o jaguar não vai se mover dentro do recipiente preenchido com um polímero líquido e que as camadas serão construídas no lugar correto. Calcular qual o suporte necessário manualmente demandaria muito tempo e esforço. Portanto, o e-Stage, um software de geração de suporte automático da Materialise, veio nos salvar! De grande importância principalmente quando estamos lidando com prazos curtos, o e-Stage calcula exatamente onde o jaguar precisava de suporte e fez o design do mesmo de forma perfeita, facilitando, assim, a geração do suporte e reduzindo o risco de erro humano.

Usando nosso Build Processor, nós fatiamos o modelo do jaguar e o suporte. Exatamente como você precisa de uma interface adeqyada ao enviar um documento para uma impressora 2D, o Build Processor serve como uma interface user-friendly [amigo do usuário] entre o software e a impressora. Com um único click, ele fatiou o arquivo em mais de 5.000 camadas e transmitiu o comando de build para a máquina!

Para acompanhar todos os diferentes componentes construídos em diferentes máquinas Mammoth, e para assegurar que o processo de criação estava sendo eficiente, a Streamics ajudou na obtenção de uma visão geral de tudo o que estava acontecendo e onde. Este sistema de automação e controle oferece uma lousa digital com uma análise gráfica de todas as construções planejadas e executadas, e permite uma checagem em tempo real do status de todas as partes. Por meio da Streamics, a Materialise sabia o que acontecia com o jaguar a todo momento, o que fez com que domar [taming] o seu processo de criação se tornasse muito fácil.

Nenhuma Soneca para Este Rapaz

Em geral, os gatos gostam de um carinho, mas este aqui recebeu um tratamento extra especial. A equipe de acabamento da Materialise poliu todo o seu corpo com lixa e o revestiu com camadas de proteção e finalização estética. Para assegurar que ele resistiria à força do mar, a parte oca foi reforçada com uma estrutura interna pesada, feita em impressão 3D. Esse reforço extra era especificamente importante já que uma das patas do jaguar está estendida voltada para o mar.

Com todas as partes do jaguar brilhantes e polidas, era hora de envia-las. Para prevenir danos e simplificar o transporte, elas foram embaladas em espumas projetadas pela FormFit function da Magics. Esta função permite a criação fácil de arquivos STL para embalagem e prepara a espuma de forma adequada. Desta forma, as partes foram sustentadas e protegidas da melhor maneira possível durante seu transporte para o iate. Ao chegar, o jaguar foi montado e após algumas checagens, era hora de brilhar!

A prova de que a Plataforma de Softwares da Materialise reúne todas as ferramentas necessárias até para as aplicações mais desafiadoras, este projeto foi um sucesso retumbante [roaring]. A Materialise está honrada em ver sua assinatura dos pacotes de software 3-matic^STL, Magics, e-Stage, o Build Processor e Streamics, todos contribuindo para dar vida a este projeto.
