Veja como criar fórmulas no CATIA V5

Criar fórmulas no CATIA V5 é o mesmo que criar relações matemáticas entre parâmetros.

Destacamos seu uso no DESIGN RELACIONAL e na metodologia SKELETON, a qual permite controlarmos o design de um assembly inteiro, através de um PART MASTER denominado ESQUELETO.

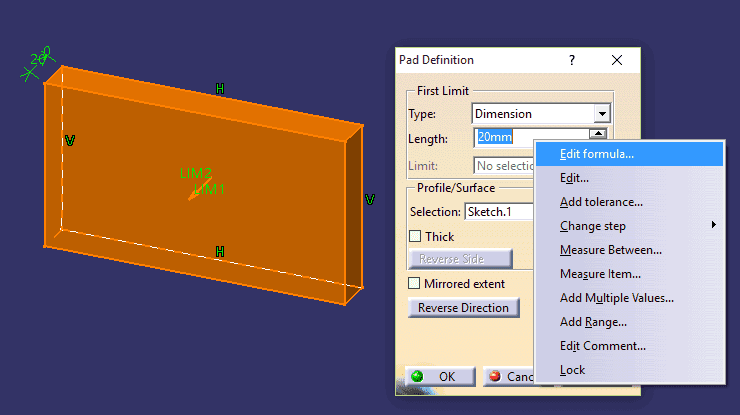

Para criarmos uma fórmula, inicialmente devemos escolher o parâmetro cuja fórmula será aplicada, e então solicitar o menu contextual com o botão direito do mouse, clicando em EDIT FORMULA. Neste exemplo, o comprimento do PAD conforme figura abaixo:

Uma vez dentro da caixa de diálogo de criação de fórmula, devemos esrever a fórmula no formato de uma equação, ou seja:

X = Y      (onde X= primeiro termo da equação; Y= segundo termo da equação; símbolo = igualdade)

Igualaremos o comprimento do PAD escolhido a um USER PARAMETER previamente criado na árvore de especificações:

Note que agora a fórmula recém criada ficará armazenada na árvore de especificações, debaixo do node RELATIONS, de modo que sempre que desejarmos controlar a espessura da chapa no modelamento da peça, basta uma simples edição neste parâmetro na árvore de especificações.
