Dica CATIA V5 – Criação de Parâmetros
Vejam essa semana a segunda dica de CATIA V5 – Criação de Parâmetros como podemos cria parâmetros dentro do CATIA V5 e sua metodologia de trabalho.Veja nesta dica como fazer isso passo-a-passo.
Para criarmos um parâmetro no CATIA V5 devemos proceder da seguinte maneira:
Acesse o ícone FORMULA, disponível na toolbar KNOWLEDGE
Uma vez dentro da caixa de diálogo do comando, escolha o tipo de parâmetro que se deseja criar.
Observação: atente para o fato de que há mais de 100 tipos de parâmetros disponíveis para criação, e você deverá escolher a opção que melhor atender à situação específica em que estiver trabalhando.
Neste nosso exemplo criaremos um parâmetro do tipo LENGTH (comprimento).
Observe que o parâmetro LENGTH aceita ser criado de duas maneiras diferentes, com opção de valor único, ou múltiplos valores. Escolha a opção que atenda à sua necessidade e clique no botão cinza “NEW PARAMETER OF TYPE”.
Uma vez criado o parâmetro, renomeá-lo para uma identificação mais intuitiva e atribuir seu valor em mm (milímetros).

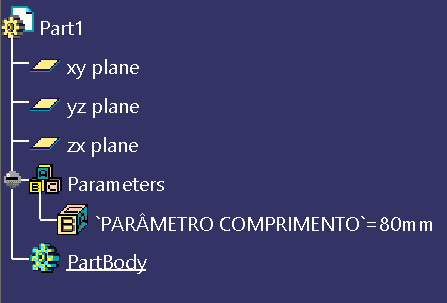

Está pronto, observe na árvore de especificações do CATIA que o parâmetro estará criado e disponível a partir de agora para ser utilizado no modelamento.
Obs: o principal uso dos parâmetros dentro do software está relacionado com o uso de fórmulas, que automatizam o modelamento e incorporam uma grande inteligência ao trabalho.
